KRD系列高頻直縫焊管機組簡介及報價

KRD Series High Frequency Tube Mill Line

一、 機型： KRD32整體   Model #: KRD32

二、 生產能力：

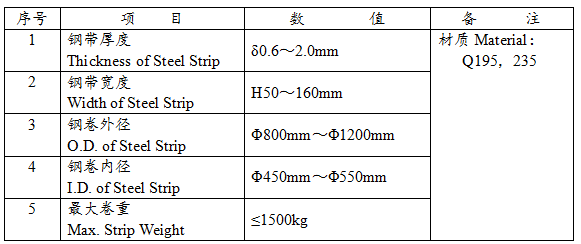

一、 帶鋼規格：

一、 生產線工藝流程 Production Process：

原料（帶鋼卷）→開卷→剪切、對焊→儲料→被動矯平→成型軋制→高頻焊接→去除外毛刺→噴淋冷卻→定徑、整型→粗矯直→定尺切斷→收管、捆扎。

Raw material (with steel strip coil) → decoiler → shear and butt-welder → strip sccumulator → passively leveling → forming machine → high frequency welding → removing the burrs outside → spraying & cooling → setting machine → straightening → fixed length cutting → run out table → finished tube

二、 機組各單元設備配置簡介：

1. 開卷機 Uncoiler：

本部套的功能是將整卷帶鋼拆開，為成型機提供所需原料。

Function of this uncoiler is to decoil the steel coil to provide raw materials for forming machine.

1. 剪切對焊機（用戶自配）

Shear and Butt-welder (Customer Provided)：

本部套的功能是通過人工給料將兩卷鋼帶的首尾不規則部份用機械切除，然后首尾對齊焊接并打磨整平，供應儲料箱。

2. 儲料箱 Sccumulator：

本部套有籠式料箱和臥式活套兩種，供用戶根據實際情況進行選擇。

Including cage sccumulator and horizontal sccumulator. Customer can decide which one to choose based on their conditions.

籠式料箱的作用是在鋼帶上料并進行首尾焊接的過程中，儲存一定量的鋼帶供應主機軋制，以保證連續生產不停機。

Function of cage sccumulator is to ensure the continuous production during the process of feeding steel strip and welding end to end by storing enough steel strip to supply main rolling.

打料電機Knockout Motor：Y132M2-6-B3  5.5KW  960 r/min

臥式活套工作原理是進料裝置氣缸壓緊鋼帶，進料電機驅動送料輥，靠磨擦力向儲料盤充料，主電機驅動大盤料倉外籠輸送輥轉動，將帶鋼以內、外側相反的方向卷存于內、外側存料區。一卷鋼帶存完即停機，等待剪切（頭）、對焊完畢，再向料倉充料。

Operating principle of horizontal sccumulator: 1) air cylinder of feeding device pressing the steel strip. 2) feeding motor driving the feeding roller to feed the steel strip into sccumulator by force of friction. 3) Main motor driving the transfer roller rotating to store the steel strip in sccumulator. 4) sccumulator stops when one steel coil finished, waiting for the next steel coil.

活套直徑Sccumulator Diameter：Φ3500㎜

打料電機Knockout Motor：YCT200-4B 7.5KW

儲料電機Storing Motor：YCT225-4B 15KW

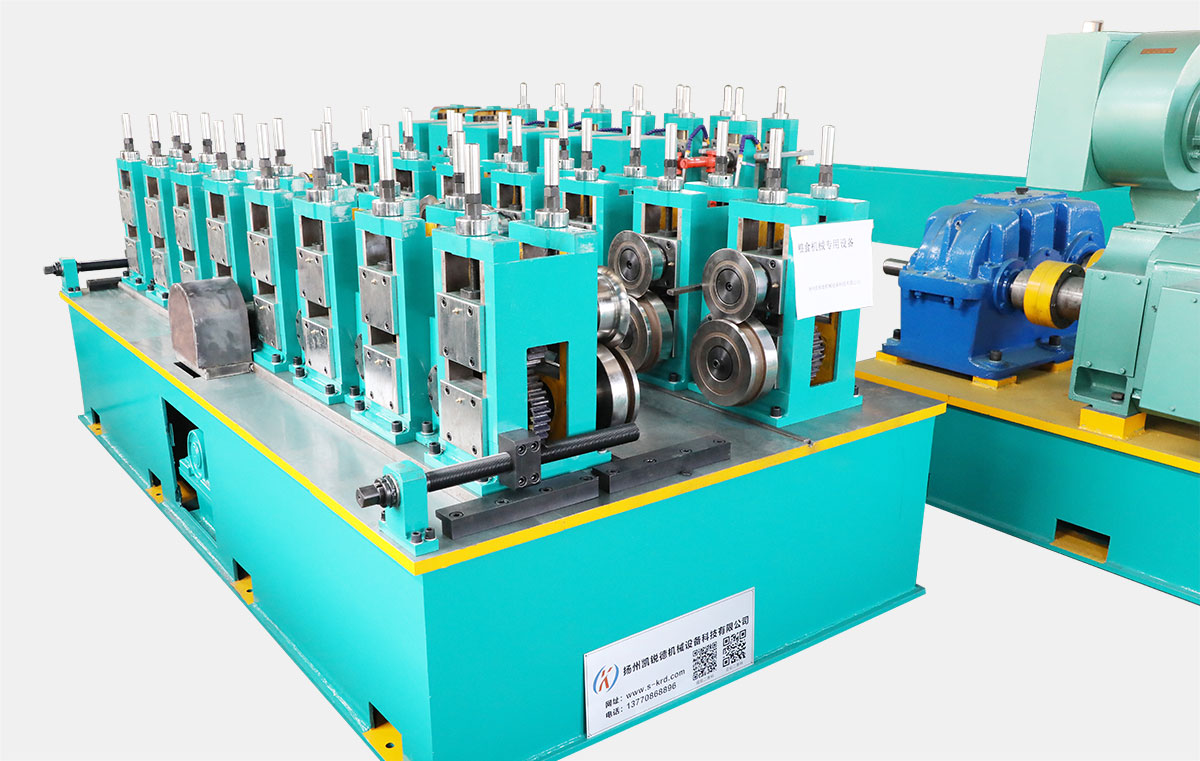

3. 成型主機 Forming Machine：

本部套的功能是利用成型模具軋輥將經過的帶鋼壓制成所需的管坯。

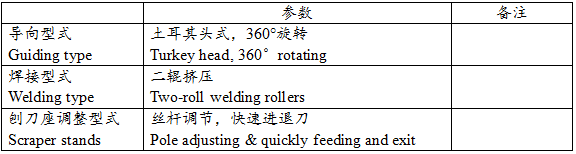

1. 導向、擠壓、刨疤機構Guiding , extruding amd scraping device：

本部套的功能是將成型管坯焊縫對中送至擠壓機構，使管縫閉合焊接，再用刨刀去除外焊疤，從而得到平整、光滑的焊接表面。

1. 冷卻：采用水槽噴淋式使焊接后的管坯得到充分冷卻。

Cooling: using water tank spraying method to ensure the tube blank is enough cooled.
